Activity Diagram
시스템(activity, method)의 dynamics(action/message/operation의 흐름)를 표현
- decision node를 이용해서 alternative path 표현 가능

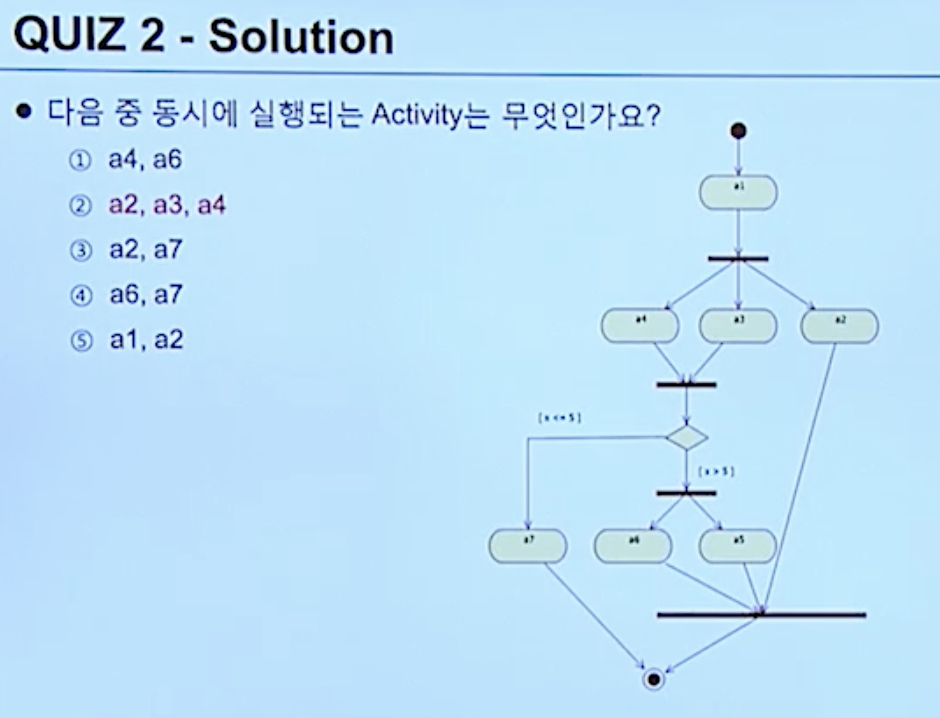

- 병행, branched, concurrent 흐름 표현 가능
1. Activity
동그라미 내에 해야할 일(action, state는 아님)을 작성
2. Transition
activity간의 흐름을 보여줌

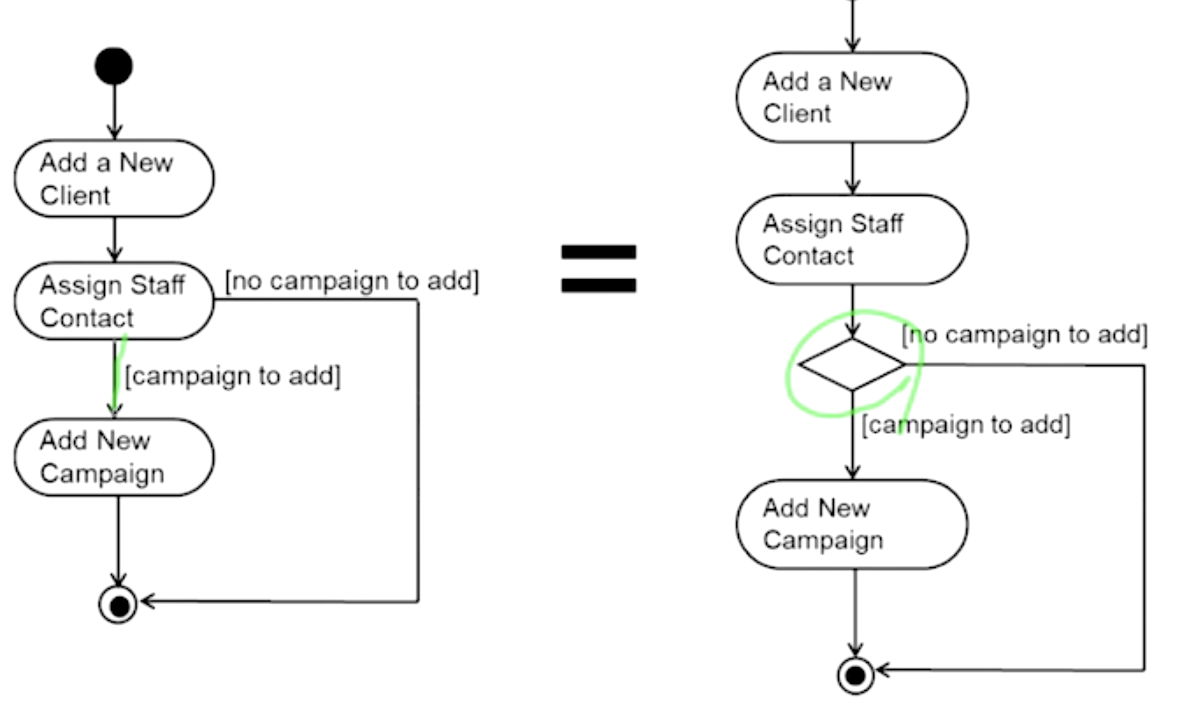

Branching
Object
object Level로 작성할 때 사용

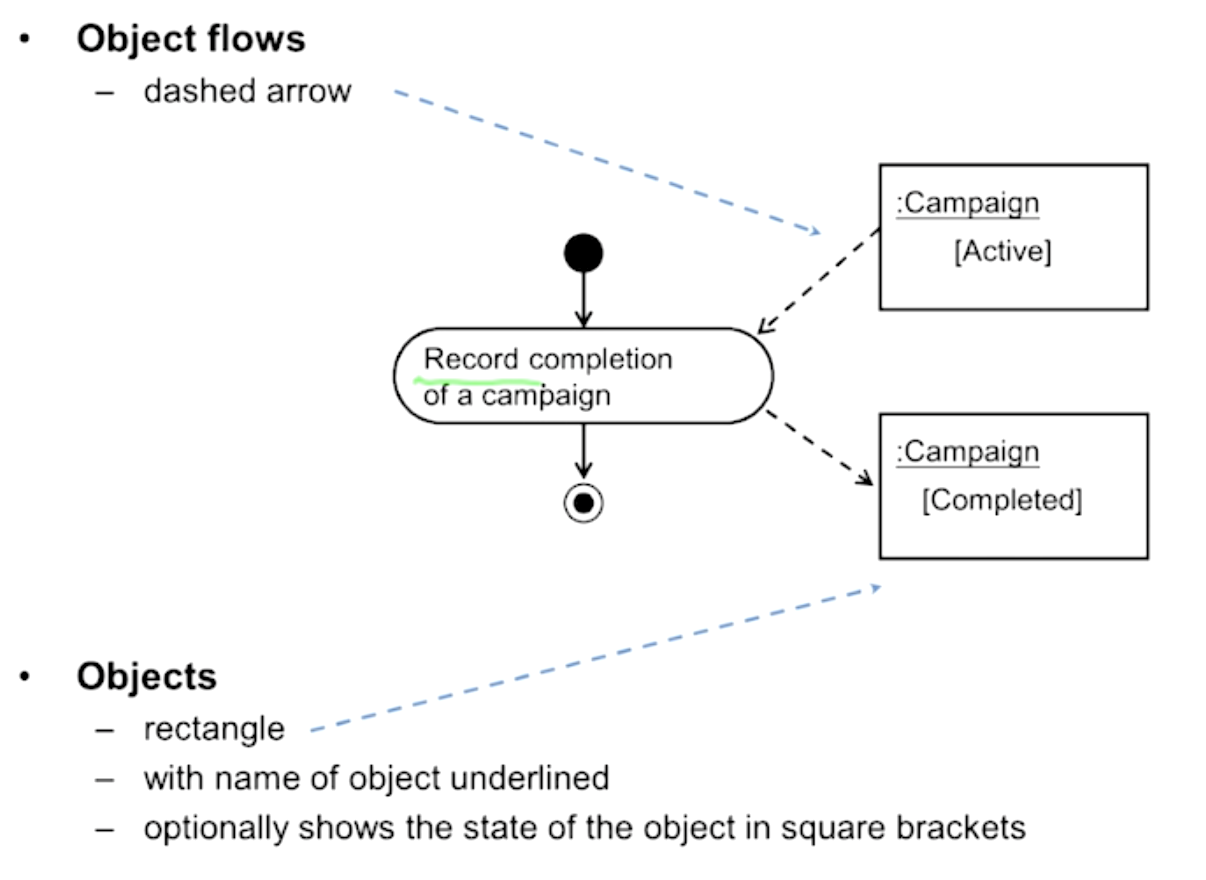

- 네모로 Object를 표현하고 : 뒤에 object name 작성. [] 내에 object의 state 작성
- 점선으로 흐름 표현
Swimlanes

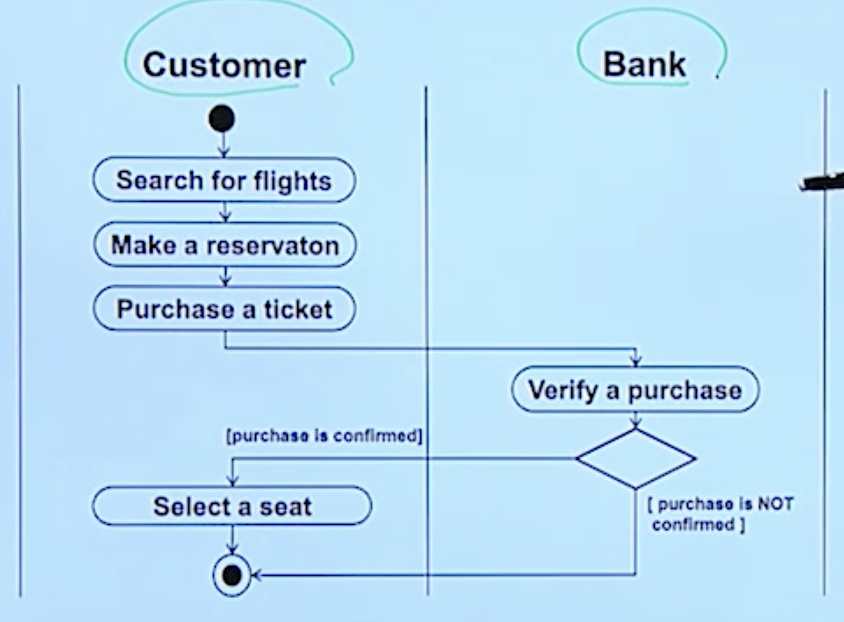

세로선으로 role 혹은 activity하는 대상을 표현
- 자주 사용하지는 않음
- 가로로 작성해도 됨

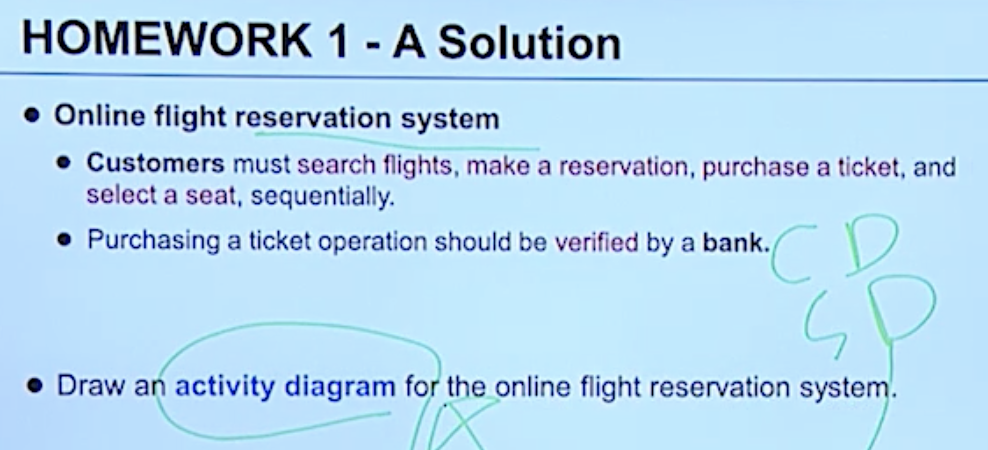

예시)

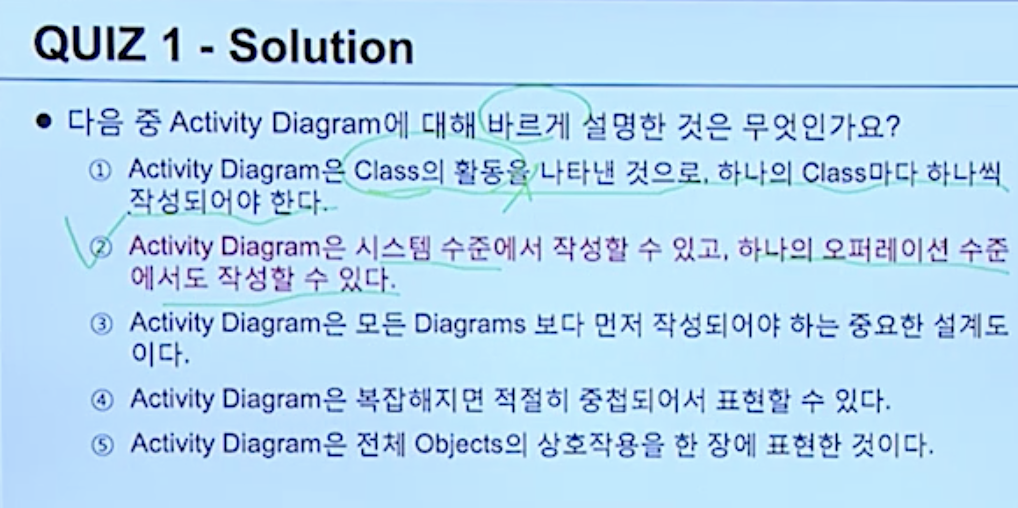

Statechart Diagram과 차이

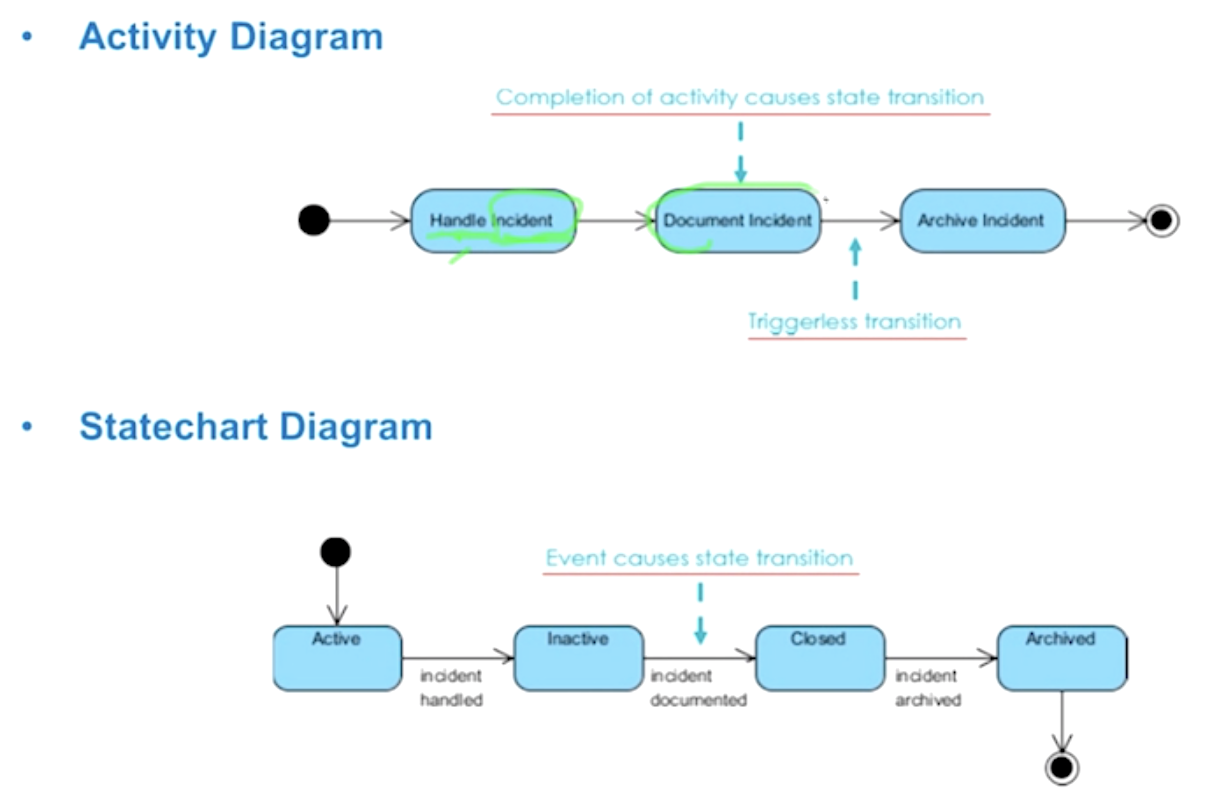

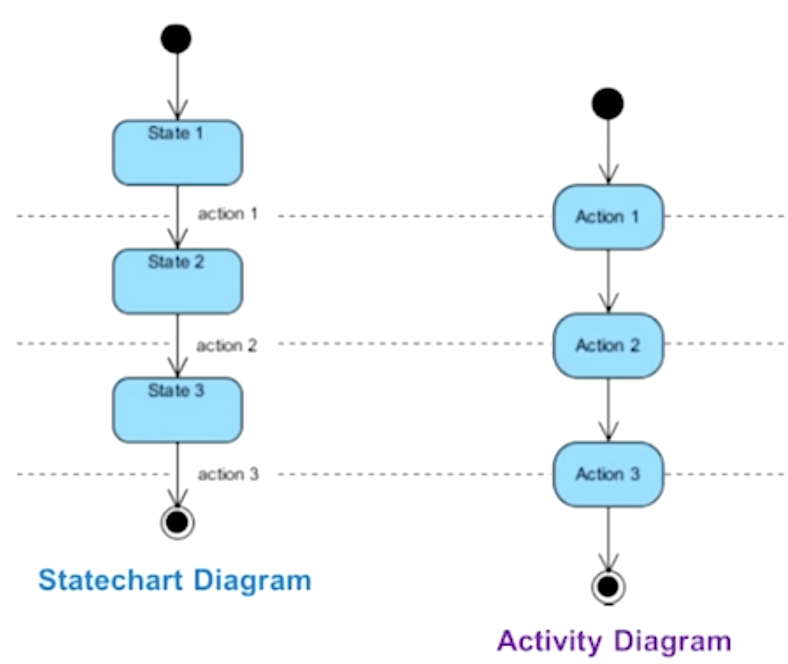

Statechart diagram은 state, Activity diagram은 activity를 작성
