4. Sequence Diagram

Interation Diagram

메시지들 통해 객체들이 상호작용하는 것을 보여주는 다이어그램

• Sequence diagram  (주로 사용) : 시간 흐름에 따라 상호작용을 보여줌
• Communication diagram : 시간 흐름보다 객체의 상호작용을 집중하여 보여줌
• Timing diagram
• Interaction Overview diagram





Sequence Diagram

1. Notation

• Lifeline boxes and lifelines : object, class, subsystem, component 등
  - Singleton obejct면 우측 상단에 1 작성
  ※ metaclass : instance object가 없는 경우 (abstract ...)

• Messages : role 간의 화살표
  • 보통 instant한 시간(전송시간 없음)에 return 된다고 수평선으로 작성
  • 순서

• 타입
  ※ thread만 async message로 표현됨 (나머지는 sync, response(ack) message)

• Syntax



• 예제
  doA, doB, doC, doD 모두 Sale에 구현되어있음

2. Instance Creation and Destruction

항상 점선으로 표현하고 점선 중앙에 object(Lifeline box)가 그려져야 함



<<destory>> 메시지를 작성하고 Lifeline에 X 표시



3. Combined Fragments and Operators

보통 상단의 4가지 기능 사용하고 나머지는 MSC에서 주로 사용

• alt Fragment (alternative) := switch 문
  - [ ] 내부에 condition 작성
  - nesting 할 수 있음

• opt Fragment := else없는 if문

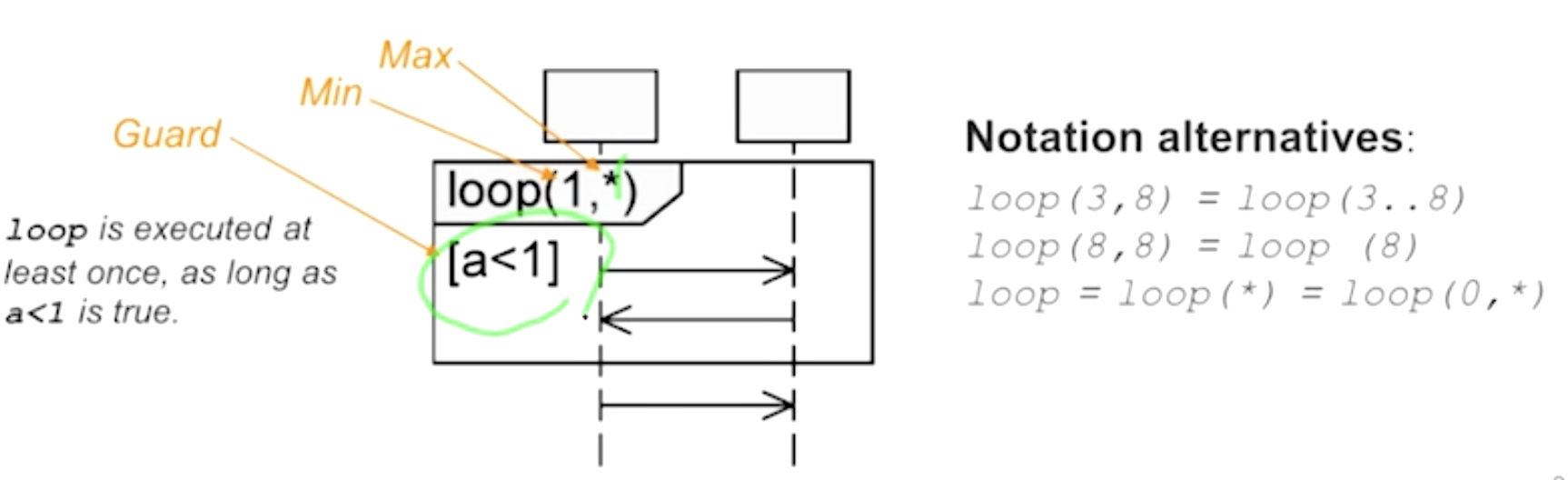

• loop Fragment

• break Fragment
  - break 조건에 true라면 상위 Fragment box 밖으로 나가게 됨 (상위 Fragment가 없으면 전체 시나리오 종료)

• seq Fragment
  - 대부분 T01로 생각하겠지만 seq가 적혀있으면 다른 순서(T02, T03...)도 고려하라는 의미!



4. Interaction Reference

sd라고 적힌 sequence diagram을 다른 시나리오에서 ref라고 적어서 사용할 수 있음





모두 책 저자 답안
