3. Behavior 패턴 - Command Pattern

Command Pattern

특정 Command를 Object화하여 객체를 필요에 따라 처리하는 패턴



목적

• request를 Object로 캡슐화
• queuing 및 콜백 같은 기존 Object 기반 관계에서 request 처리



사용하는 경우

• request는 다양한 시간대, 순서로 실행될 경우
• request의 history가 필요한 경우
• 호출하는 Object와 호출 받는 Object를 분리해야할 경우



Command Pattern을 사용하지 않을 경우

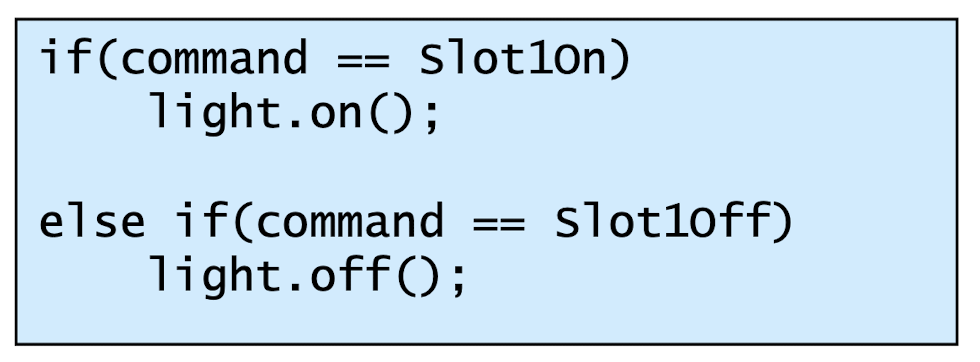

아래 처럼 버튼의 행동을 수정하기 위해 Client code를 수정해야하는 문제점 존재

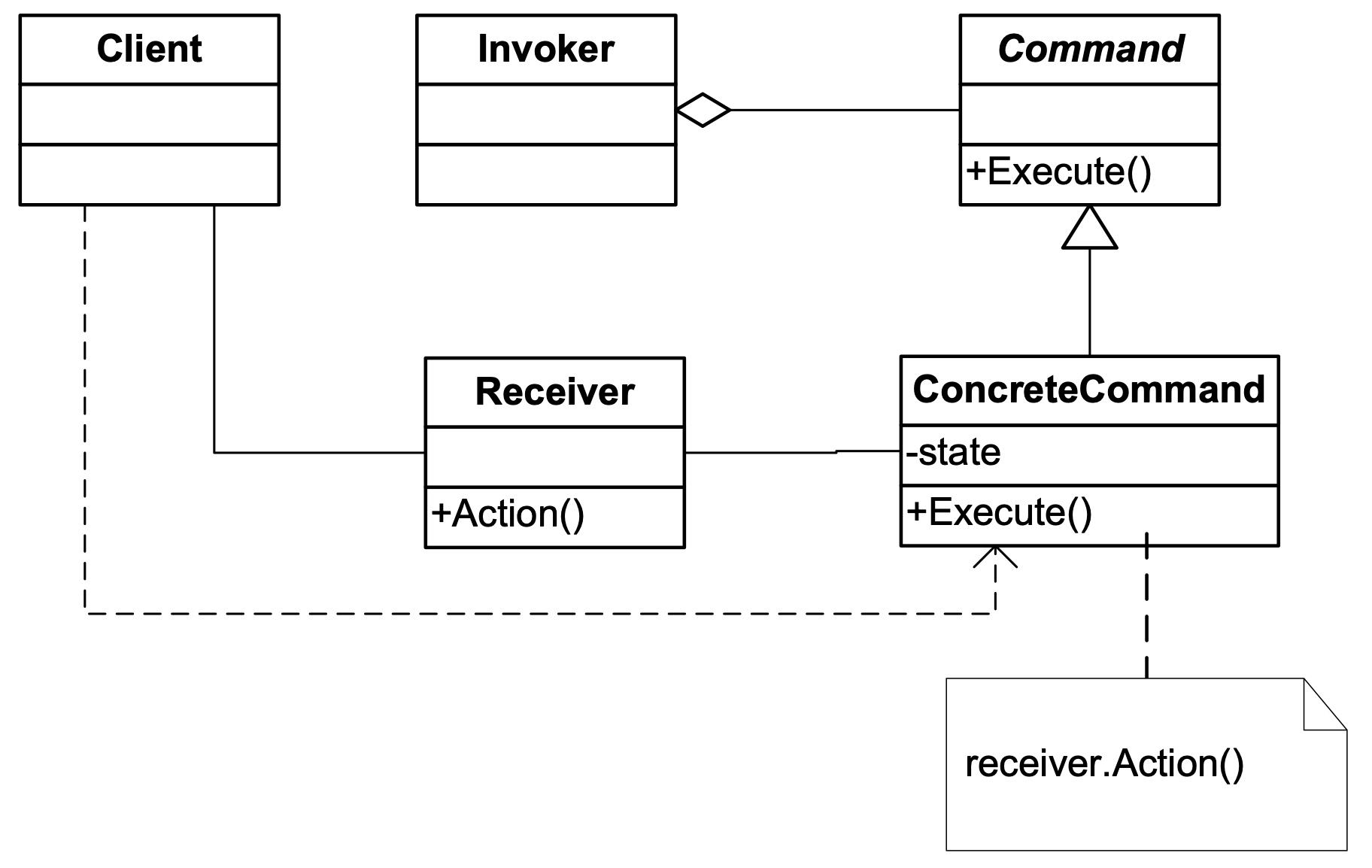

Class 다이어그램

• Client : command object를 생성
• Invoker : Client 요청을 받아 Receiver의 액션을 호출
• Receiver : ConcreteCommand에서 execute()를 구현할 때 필요한 클래스. ConcreteCommand의 기능을 실행하기 위해 사용하는 수신자 클래스. Client가 요청한 내용에 대해 액션만 취해주면 됨
• Command : 실행될 Command에 대한 인터페이스.
• ConcreteCommand : 실행되는 Command을 구현하는 클래스. Receiver가 무엇을 처리해야하는지 정의

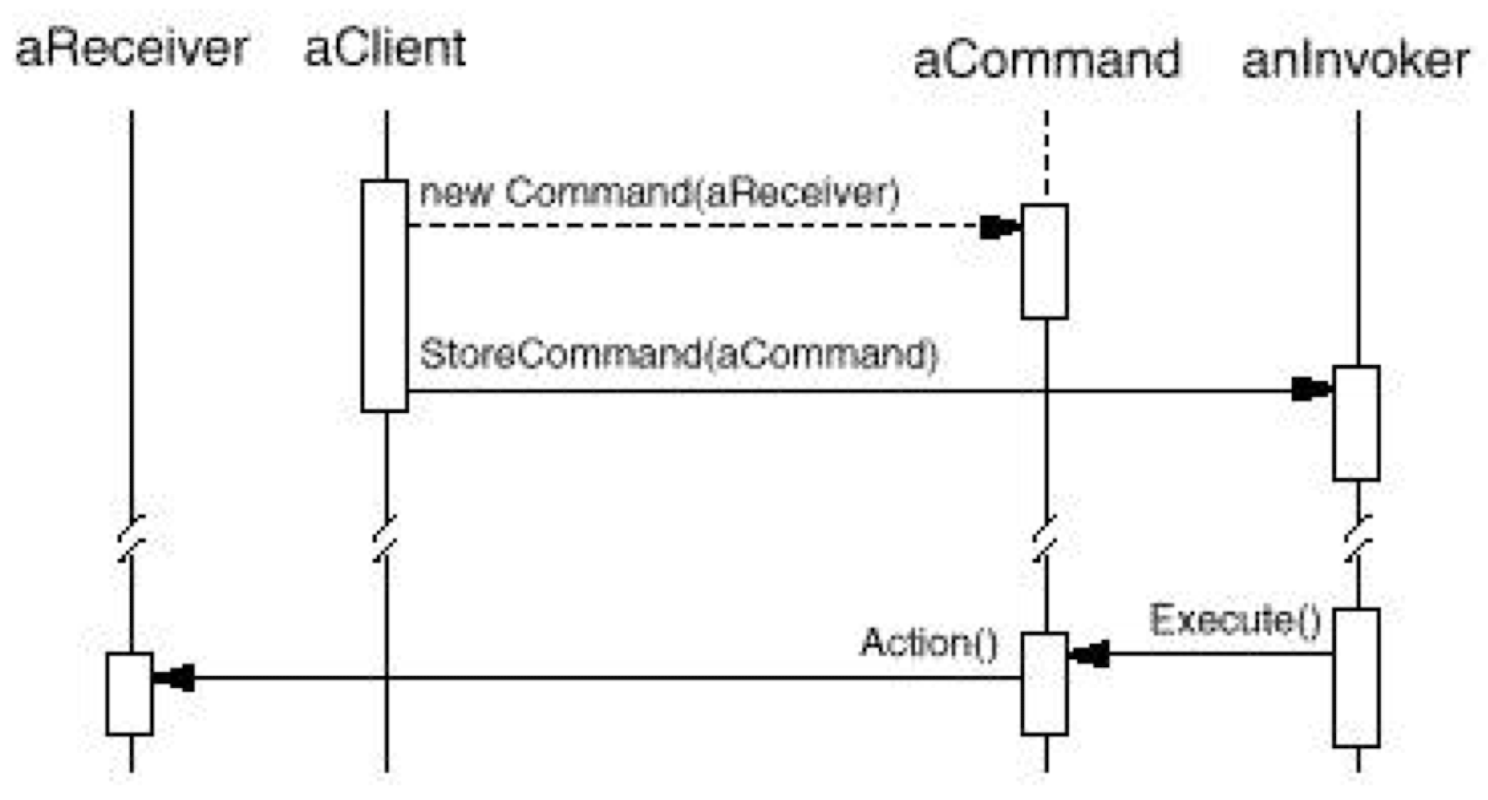

Sequence 다이어그램





예시 1 - 간단한 Command Pattern

불을 켰다 끌 수 있는 리모컨 시스템을 만들어보자

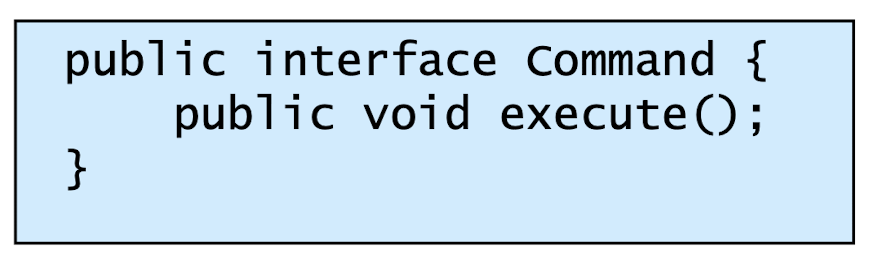

Command interface 생성

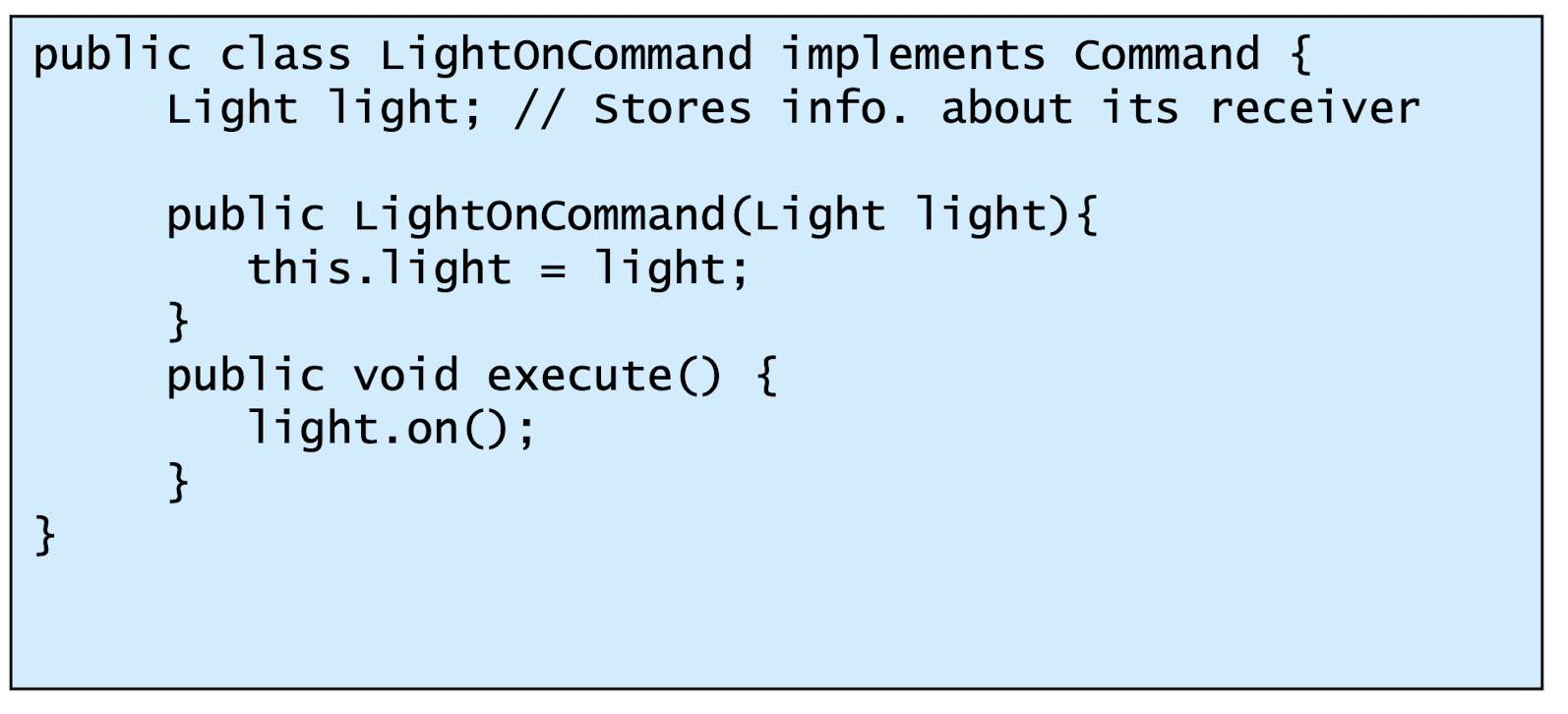

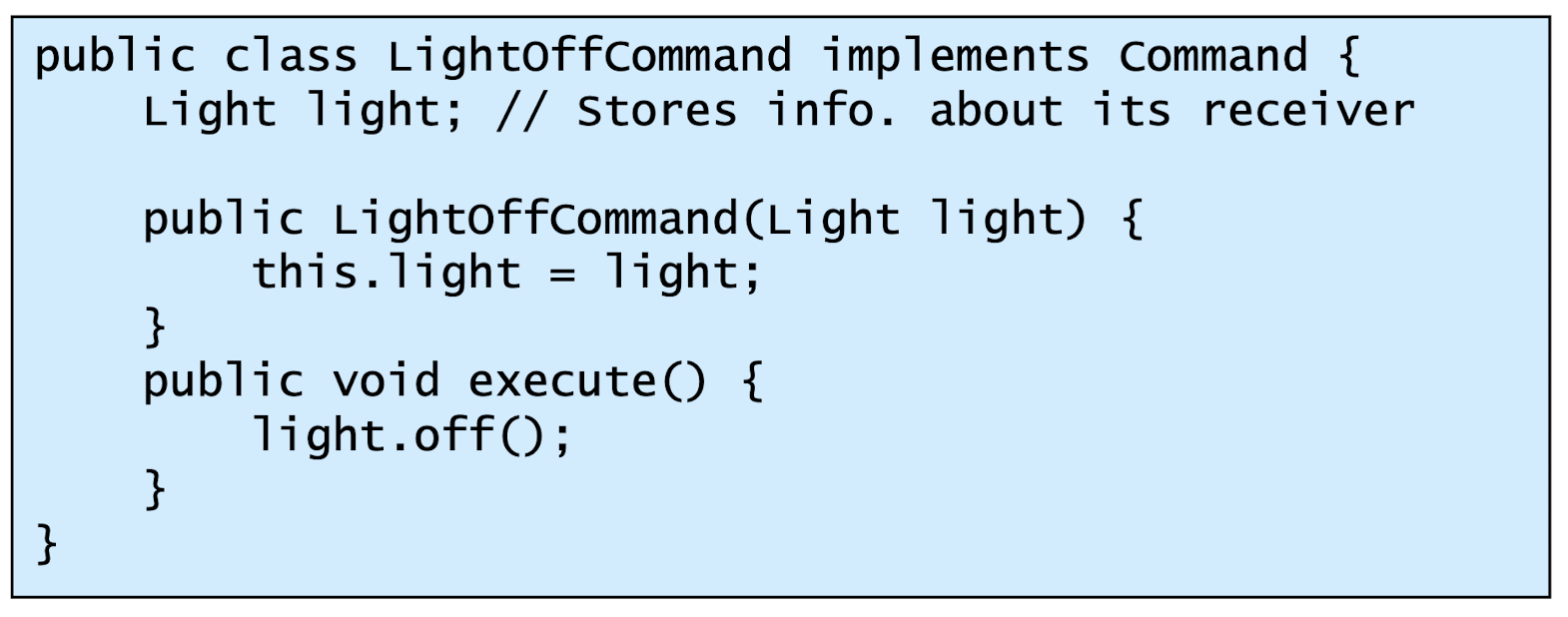

ConcreteCommand 생성

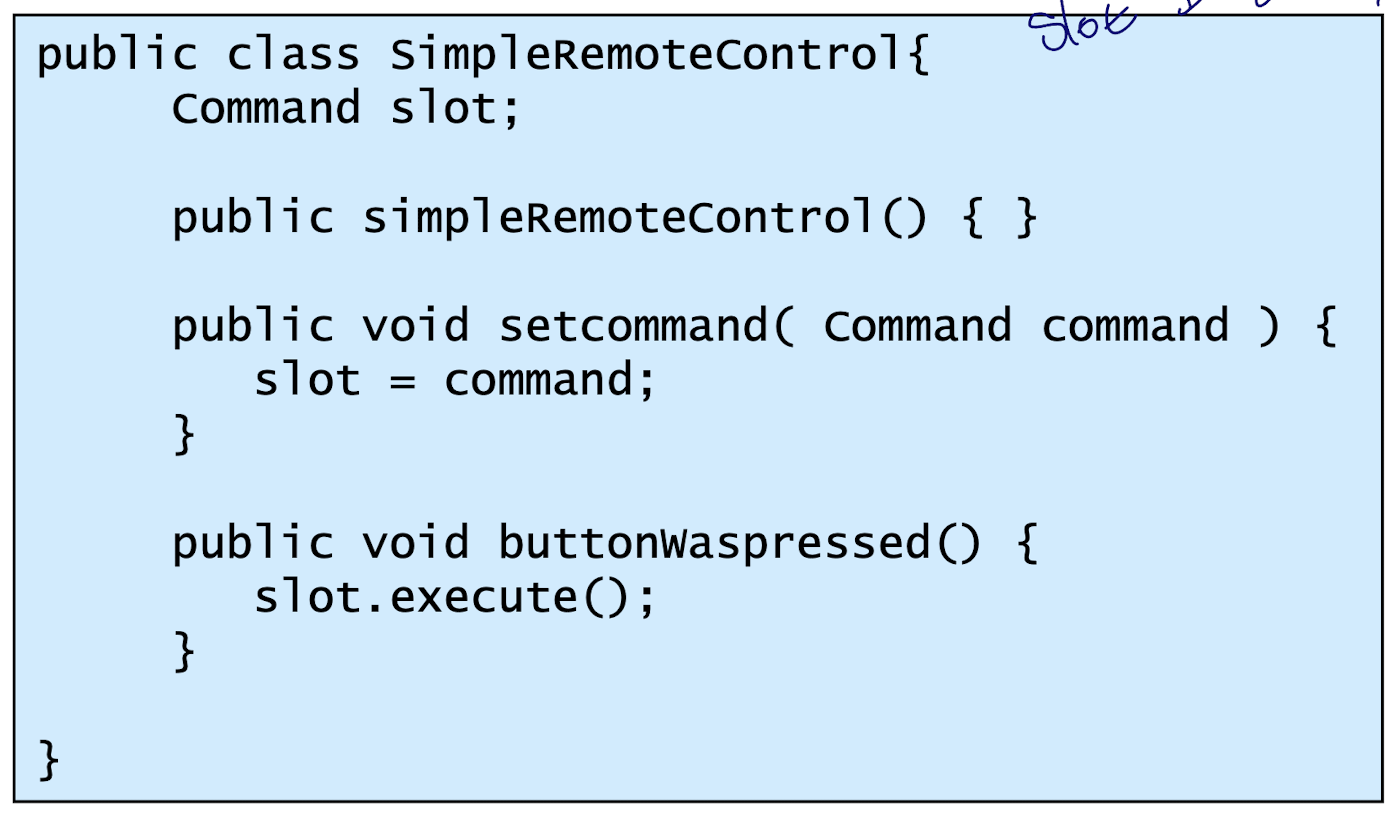

Invoker 생성

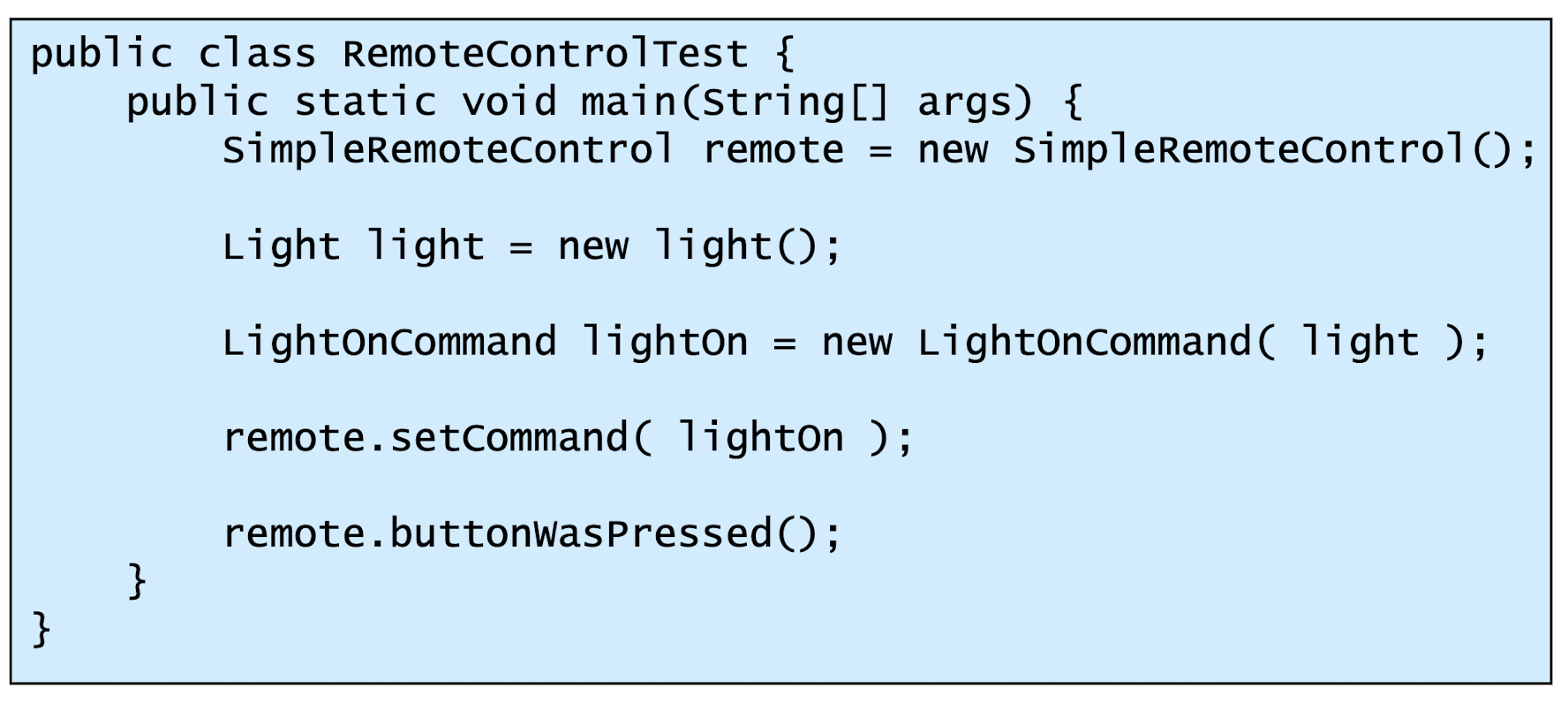

Client 코드 작성



예시 2 - 예시 1의 확장 버전

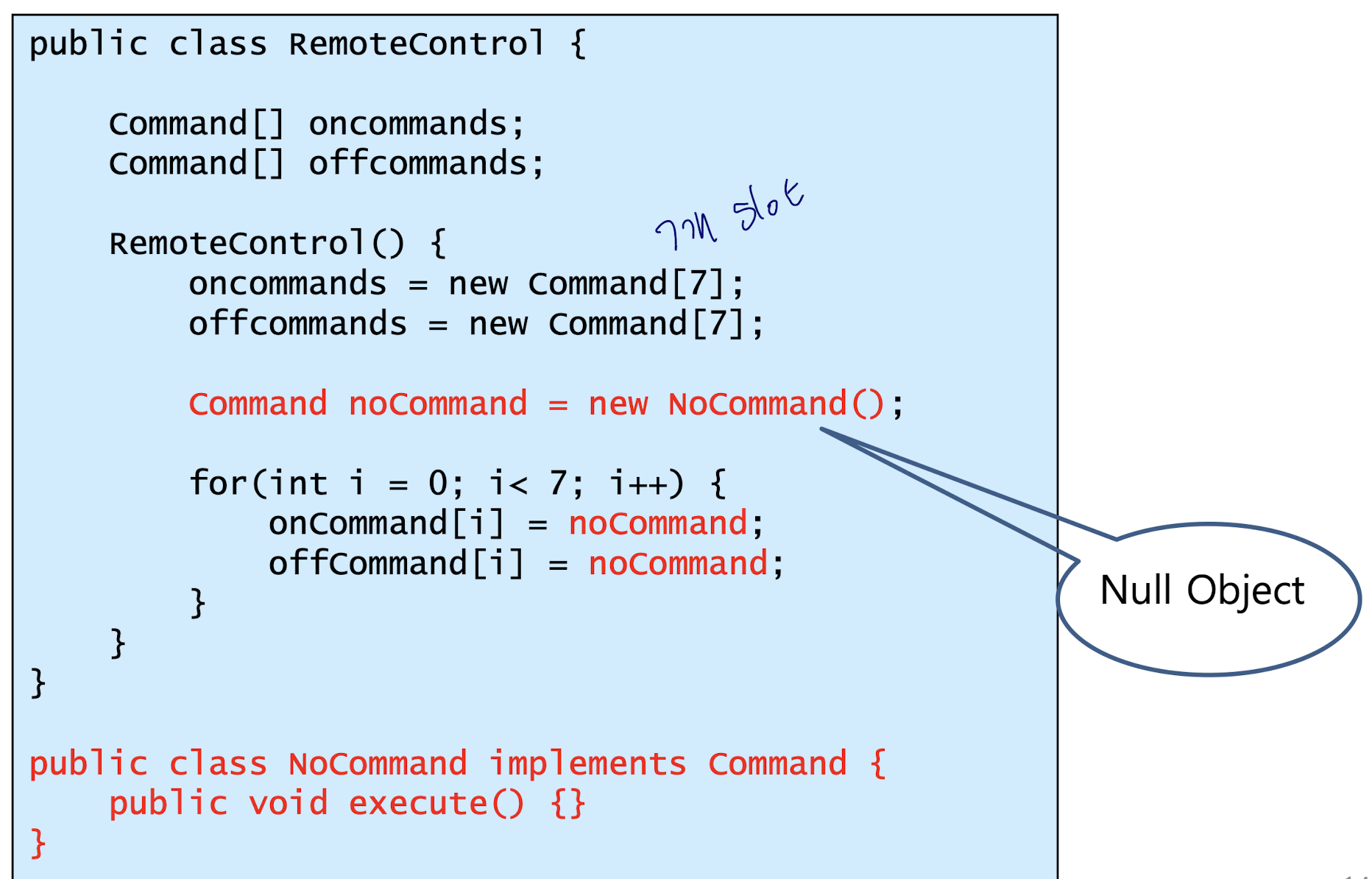

Invoker 내 Null Object 추가하여 Command 초기화

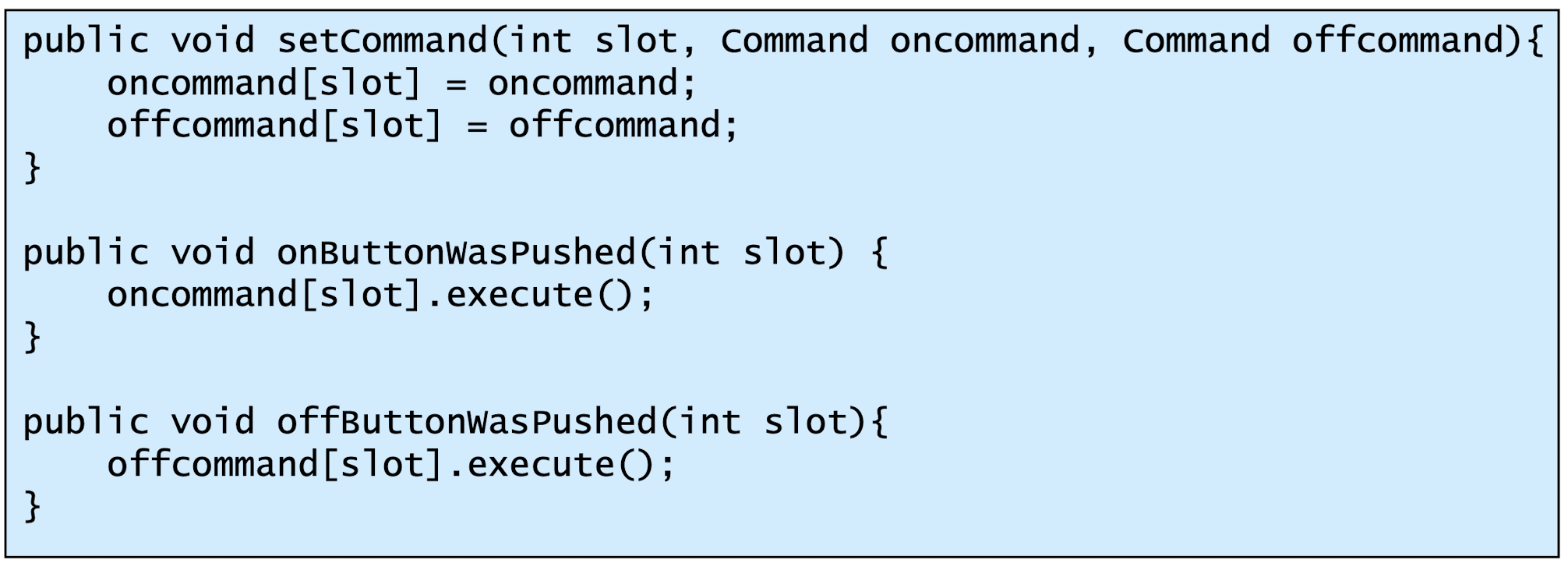

Invoker 내 함수 수정

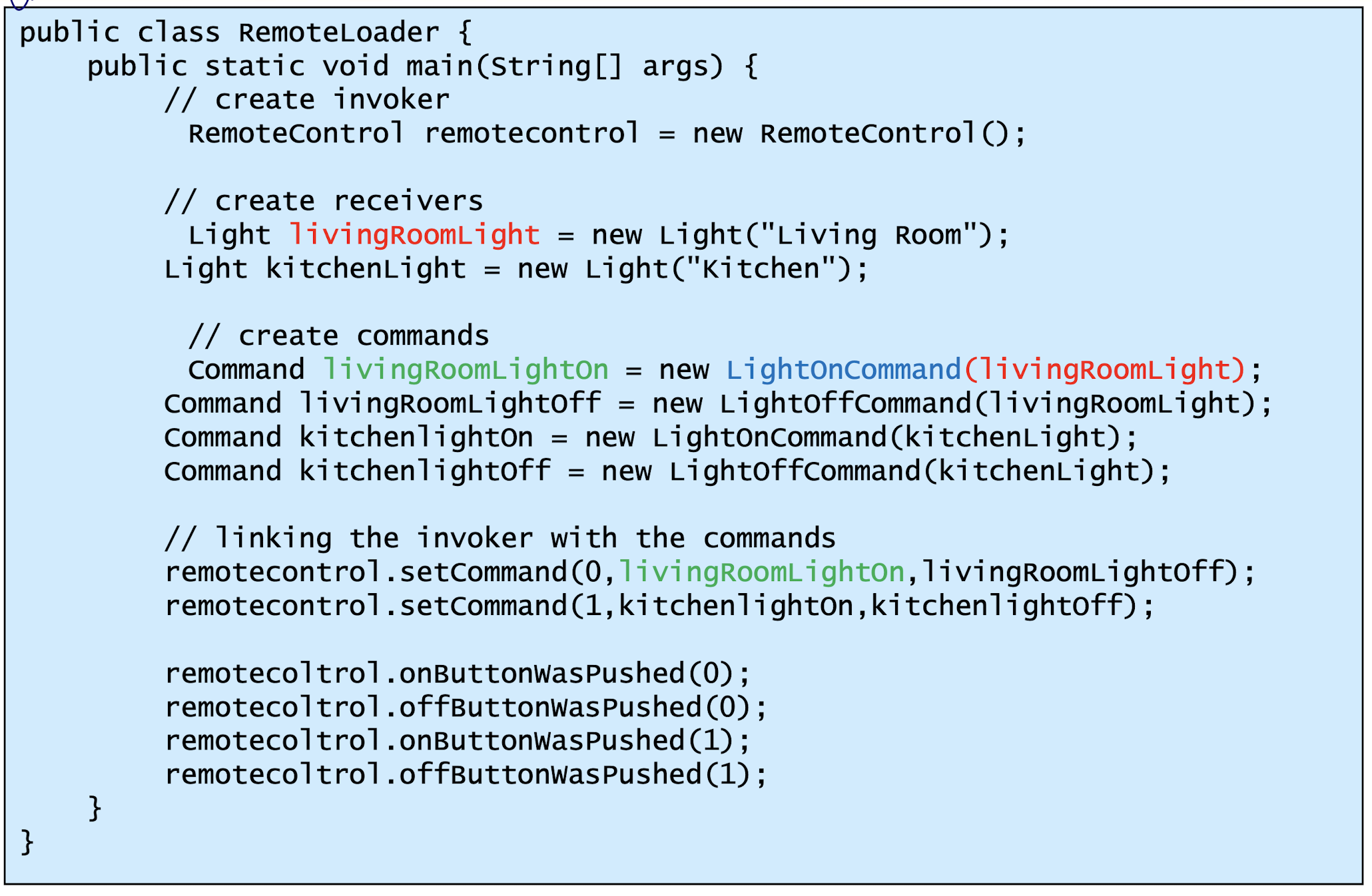

Client code 수정

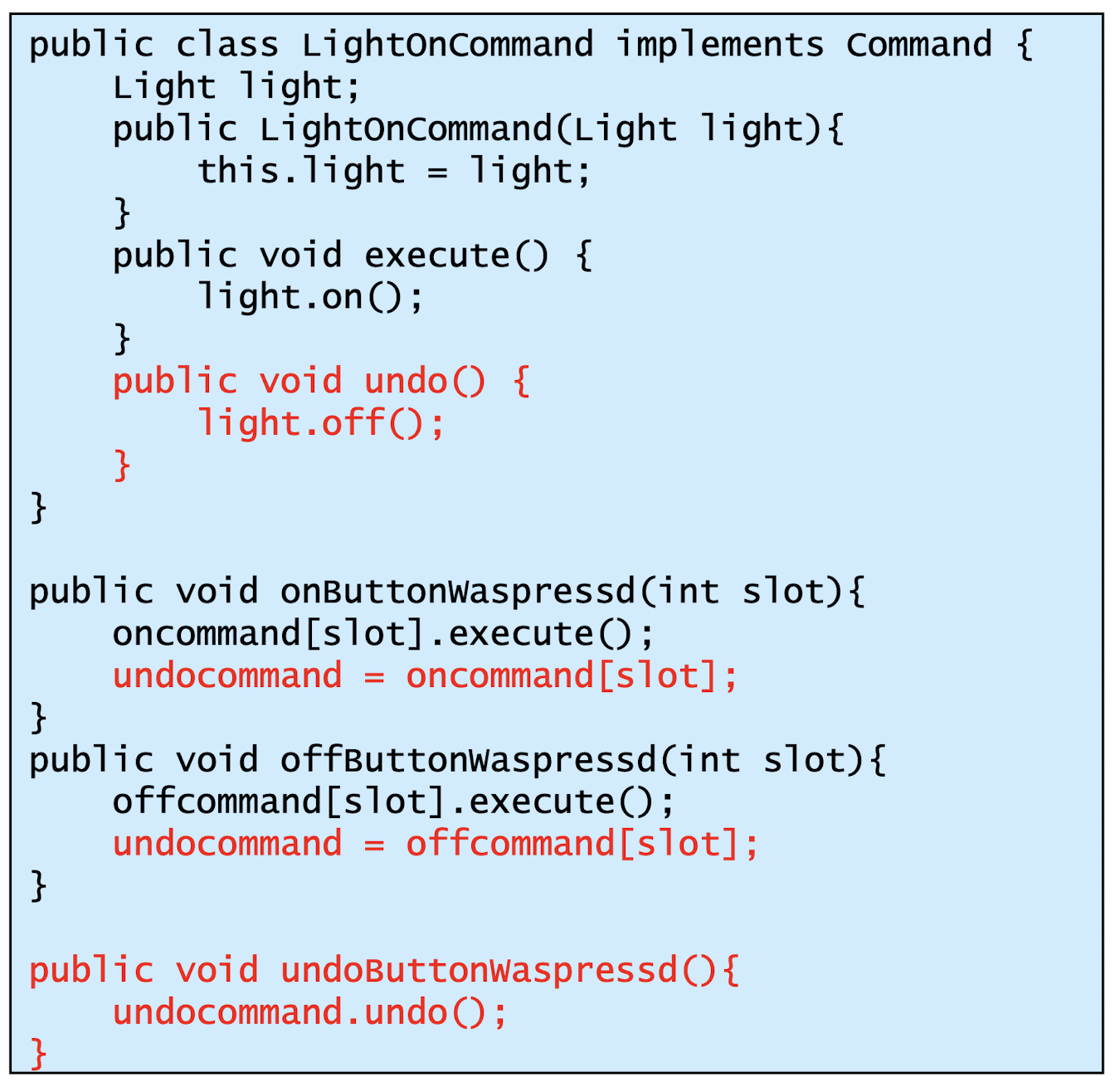

예시 3 - Undo command 추가

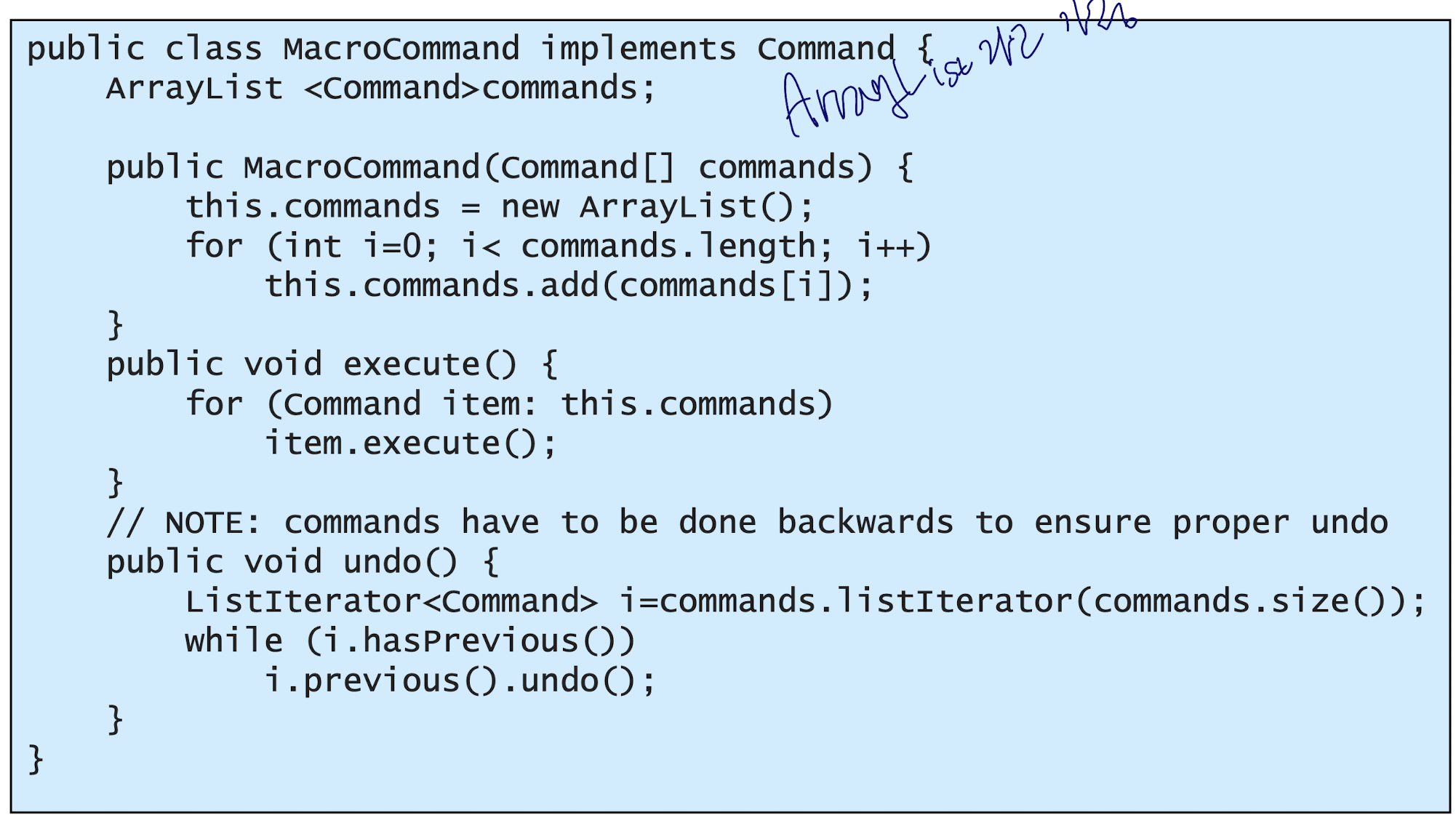

예시 4 - Command Pattern + Iterator Pattern
